A 12 kontaktiga juhtmetihend elektripistiku jaokson täppistihenduskomponent, mis on loodud mitme kontaktiga elektripistikusüsteemide üksikute juhtmete sisenemispunktide kaitsmiseks. Luues iga kaabli ümber tiheda tihendi, aitab see vähendada ohtu, et vesi, tolm, õli, kemikaalid ja muud saasteained jõuavad tundlike klemmide külge. See artikkel selgitab struktuuri, materjale, funktsioone, valikukriteeriume, paigalduskaalutlusi, levinumaid rakendusi ja ostutegureid, mida insenerid ja ostjad peaksid 12-kontaktilise traadi tihenduslahenduse määramisel mõistma.
Sisukord
- Mis on elektripistiku 12 kontaktiga juhtmetihend?
- Kuidas on 12 kontaktiga traadi tihend üles ehitatud?
- Mida teeb 12 kontaktiga traadi tihend?
- Milliseid materjale tavaliselt kasutatakse?
- Mida tuleks ühe valimisel arvestada?
- Kus kasutatakse 12 kontaktiga traadi tihendeid?
- Kuidas tuleks traadi tihendit paigaldada?
- Milliseid probleeme võib halvasti valitud pitser põhjustada?
- Kuidas kohandatud tootmine parandab pistikute tihendamist?
- Mida peaksid ostjad traaditihendi tootjalt küsima?
- Korduma kippuvad küsimused
- Lõplikud kaalutlused

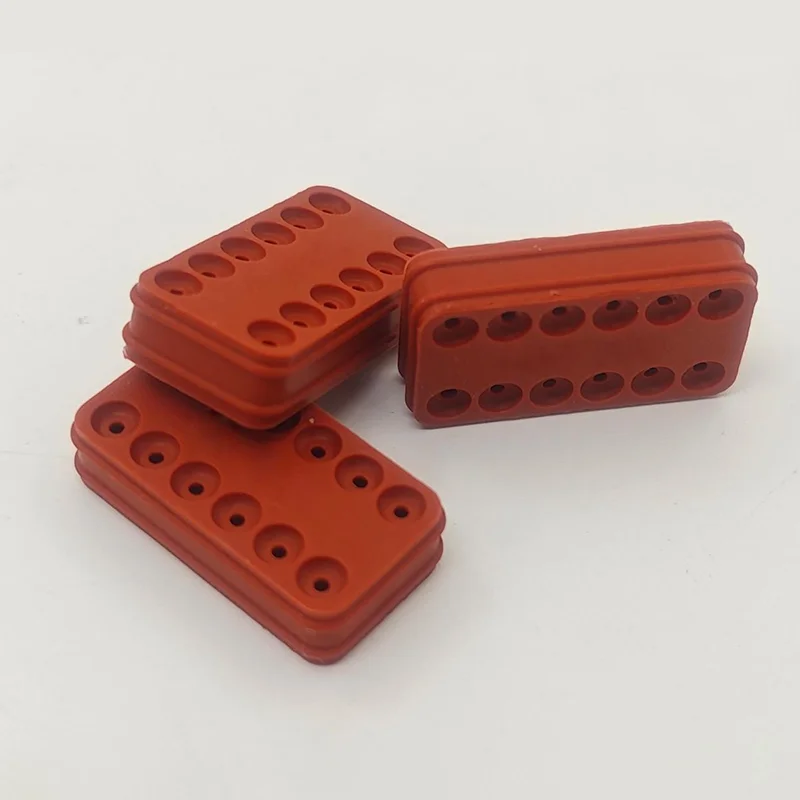

Mis on elektripistiku 12 kontaktiga juhtmetihend?
A 12 kontaktiga juhtmetihend elektripistiku jaokson tihenduskomponent, mis on ette nähtud kaheteistkümnest eraldiseisvast ühendusasendist koosneva elektripistiku jaoks. Selle esmane eesmärk on tihendada ala, kus juhtmed liiguvad pistiku korpusesse, aidates vältida soovimatute ainete jõudmist sisemiste klemmideni.
Erinevalt konnektori korpusest endast on traattihend tavaliselt suhteliselt väike elastomeerne komponent. Selle jõudlus sõltub suuresti mõõtmete täpsusest, materjali omadustest, traadi läbimõõdu ühilduvusest, kokkusurumisest ja ühenduspesa õõnsuse geomeetriast.
Praktilistes rakendustes töötab tihend koos pistiku korpuse, klemmide, juhtmete, lukustusmehhanismide ja muude tihenduselementidega. Seetõttu ei saa terviklikku tihendussüsteemi hinnata ainult kummikomponendi järgi. Traadi tihend peab täpselt vastama pistiku konstruktsioonile ja kaabli mõõtmetele.
Mitme kontaktiga elektrisüsteemide puhul on iga juhtme sisendpunkti tihendamine eriti oluline, kuna kaabli ümber olev väike ava võib muutuda niiskuse, tolmu, õli või muude saasteainete sissepääsuteeks. Aja jooksul võib saastumine soodustada korrosiooni, ebastabiilset elektrilist jõudlust, isolatsiooniprobleeme või komponentide enneaegset riket.
Põhipunkt:12-kontaktiline traattihend ei ole lihtsalt kummirõngas. See on täppistihenduskomponent, mis peab töötama koos pistiku korpuse ja juhtmega, et luua usaldusväärne keskkonnatõke.
Kuidas on 12 kontaktiga traadi tihend üles ehitatud?
Tüüpiline 12-kontaktilise pistiku tihenduslahendus võib sisaldada mitut tihendusala, mis vastavad üksikutele juhtmeõõnsustele. Olenevalt pistiku konstruktsioonist võib tihendi valmistada üksiku traattihendi, mitme õõnsusega tihenduskomponendina või mõne muu spetsiaalse konfiguratsioonina.
Tihendusala sõltub tavaliselt elastomeeri ja ümbritsevate konnektori komponentide vahelisest kontrollitud häiretest. Kui traat on õigesti sisestatud, surutakse tihendushuul või tihenduspind ümber traadi ümbrise, jäädes samal ajal kindlalt ühenduspesasse.
Kõige olulisemad struktuuritegurid on tavaliselt järgmised:
- Sisemine läbimõõt:Peab täpselt vastama kehtivale juhtme või kaabli läbimõõdule.
- Välisläbimõõt:Peab sobima konnektori õõnsusega ilma liigse deformatsioonita.
- Huulte tihendamine:Tagage kontrollitud kontakt traadi pinna ümber.
- Säilitusfunktsioonid:Aidake hoida tihendit kokkupaneku ajal õiges asendis.
- Materjali paksus:Mõjutab kokkusurumist, paindlikkust ja pikaajalist tihenduskäitumist.
- Üldine geomeetria:Peab vastama pistiku korpuse ja klemmi konfiguratsioonile.
Kuna väikesed mõõtmete kõrvalekalded võivad mõjutada tihendusjõudlust, on täppisvormimine ja järjepidev kvaliteedikontroll tootmisrakenduste jaoks olulised.
Mida teeb 12 kontaktiga traadi tihend?
Peamine ülesanne on luua traadi sisenemispunkti ümber keskkonnabarjäär. Selle praktiline väärtus ulatub aga lihtsast veekindlusest kaugemale.
| Funktsioon | Eesmärk | Tüüpiline kasu |
|---|---|---|
| Niiskuskaitse | Piirab vee sisenemist juhtmeavade kaudu | Vähendab niiskusega seotud elektriprobleeme |
| Tolmukaitse | Piirab tahkete osakeste saastumist | Aitab säilitada puhtamaid pistikupesasid |
| Resistentsus saasteainetele | Pakub barjääri valitud keskkonnasaasteainete vastu | Parandab pistiku vastupidavust |
| Juhtme liidese tihendus | Säilitab kontakti tihendi ja traatkatte vahel | Toetab järjepidevat keskkonnakaitset |
| Vibratsiooni tugi | Säilitab tihenduskontakti mehaanilise liikumise ajal | Aitab vähendada vibratsioonist põhjustatud leket |
| Temperatuuritaluvus | Säilitab tihendusomadused ettenähtud temperatuurivahemikus | Toetab töötamist nõudlikes keskkondades |
Tegelik kaitsetase sõltub kogu konnektorisüsteemist, sealhulgas korpuse konstruktsioonist, paaritusseisundist, traadi mõõtmetest, tihendi materjalist, koostu kvaliteedist ja testimisnõuetest. Seetõttu ei tohiks tihendit kunagi määrata selle ettenähtud ühendussüsteemist eraldi.
Milliseid materjale tavaliselt kasutatakse?
Materjali valik on traattihendi väljatöötamisel või ostmisel üks olulisemaid otsuseid. Erinevad elektrilised keskkonnad avaldavad tihenduskomponentidele temperatuuri, niiskuse, õlide, kemikaalide, vibratsiooni ja mehaanilise pinge erinevat kombinatsiooni.
| Materjali tüüp | Tüüpilised omadused | Võimalikud rakendused |
|---|---|---|
| Silikoonkumm | Paindlik, hea temperatuurinäitaja, sobib paljude elektriliste tihendusrakenduste jaoks | Autod, andurid, elektripistikud |
| EPDM | Hea ilmastiku- ja keskkonnakindlus | Välis- ja autorakendused |
| NBR | Kasulik, kui nõutakse vastupidavust teatud õlidele ja naftapõhistele ainetele | Tööstus- ja autokeskkond |
| FKM | Kõrge kemikaali- ja temperatuurikindlus nõudlikesse keskkondadesse | Spetsiaalsed auto- ja tööstussüsteemid |
Silikoonkummi kasutatakse sageli elektriühenduste tihendamiseks, kuna selle paindlikkus võimaldab sellel kohaneda traatkatete ümber, säilitades samal ajal tihenduskontakti temperatuurimuutuste korral. Siiski tuleks alati valida õige materjal vastavalt tegelikule töökeskkonnale, mitte lihtsalt valida kõige sagedamini kasutatav variant.
Materjali valiku näpunäide:Enne kummisegu kinnitamist hinnake koos temperatuuri, keemilist kokkupuudet, survekäitumist, traatsärgi ühilduvust, eeldatavat kasutusiga ja keskkonnatingimusi.
Mida tuleks ühe valimisel arvestada?
12-kontaktilise traaditihendi valimine hõlmab enamat kui pistikute positsioonide arvu sobitamist. Ostjad ja insenerid peaksid enne tootmistellimuse esitamist kinnitama täielikud mõõtmete ja keskkonnanõuded.
-
Traadi läbimõõt
Kinnitage traadi isolatsiooni tegelik välisläbimõõt. Oluliselt erineva läbimõõduga tihend võib tekitada ebapiisava kokkusurumise või liigse monteerimisjõu. -
Konnektori õõnsuse mõõtmed
Tihendi välisgeomeetria peab täpselt ühtima ühenduspesaga. -
Kummist materjal
Valige segu vastavalt temperatuurile, niiskusele, kemikaalidele, õlidele, UV-kiirgusele ja muudele keskkonnateguritele. -
Kõvadus
Kummi kõvadus mõjutab sisestamisjõudu, survet, painduvust ja tihenduskontakti. -
Temperatuurivahemik
Eeldatav minimaalne ja maksimaalne töötemperatuur tuleks määratleda enne materjali heakskiitmist. -
Keskkonnakaitse nõue
Määrake kogu pistikukomplekti nõutav keskkonnakaitse tase. -
Montaažiprotsess
Käsitsi sisestamine, automaatne rakmete kokkupanek, klemmide kokkupressimine ja pistikute ühendamine võivad tihendile seada erinevad nõuded. -
Tootmismaht
Suuremahulised projektid võivad õigustada spetsiaalseid tööriistu ja optimeeritud vormimisprotsesse, samas kui väikesemahulised rakendused võivad vajada erinevaid arendusstrateegiaid.
Kus kasutatakse 12 kontaktiga traadi tihendeid?
12-kontaktilist tihenduskonfiguratsiooni saab kasutada kõikjal, kus mitu elektriahelat peab läbima konnektori, säilitades samal ajal keskkonnakaitse.
- Autode juhtmestikud:Mootoriruumid, kere elektroonika, valgustussüsteemid, andurid, juhtmoodulid ja muud sõiduki elektrisüsteemid.
- Elektrisõidukid:Valitud madalpinge elektriliidesed, andurid, juhtimissüsteemid ja lisaelektriseadmed.
- Tööstuslikud seadmed:Masinad, automaatikasüsteemid, juhtkapid, andurid, mootorid ja mobiilsed seadmed.
- Põllumajandusmasinad:Seadmed, mis puutuvad kokku muda, vihma, tolmu, vibratsiooni ja temperatuurimuutustega.
- Ehitusmasinad:Rasked seadmed, mis nõuavad vastupidavaid elektriühendusi nõudlikes välitingimustes.
- Väliselektrisüsteemid:Seadmed, mis puutuvad kokku vihma, tolmu, niiskuse ja muutuvate keskkonnatingimustega.
- Spetsiaalsed elektroonikaseadmed:Rakendused, mis nõuavad kompaktset mitmeahelalist juhtmestikku koos keskkonnakaitsega.
Täpne rakendus määrab vajaliku materjali, mõõtmed, tihendusstruktuuri ja valideerimismeetodi. Kaitstud siseruumide juhtimissüsteemi jaoks sobiv komponent ei pruugi sobida avatud mootoriruumi või raskete välistingimustes kasutatavate masinate jaoks.
Kuidas tuleks traadi tihendit paigaldada?
Korrektne paigaldamine on oluline, sest isegi kvaliteetne tihend võib kahjustada, valesti paigutada või sobimatu juhtmega sidumisel kaotada oma tõhususe.
- Kontrollige tihendit:Kontrollige sisselõikeid, pragusid, deformatsioone, välku, saastumist või muid nähtavaid defekte.
- Kinnitage juhtmete ühilduvus:Veenduge, et traadi läbimõõt vastab määratud tihendusvahemikule.
- Valmistage traat ette:Veenduge, et traatkate on puhas ja kahjustamata.
- Asetage tihend õigesti:Veenduge, et tihenduskomponent oleks orienteeritud vastavalt pistiku konstruktsioonile.
- Sisestage terminal ettevaatlikult:Vältige tihendushuule rebenemist või rullimist klemmi sisestamise ajal.
- Kontrollige terminali säilimist:Veenduge, et terminal on jõudnud õigesse asendisse ja lukustusmehhanismi.
- Kontrollige lõplikku komplekti:Enne katsetamist kontrollige tihendi asendit ja konnektori paaritumisseisundit.
Automatiseeritud tootmise puhul tuleks hinnata ka tihendi ühilduvust sisestusseadmete, tööriistade, montaažikiiruse ja määrimisnõuetega. Liigne sisestusjõud võib kahjustada tihendit või traati, samas kui ebapiisav kokkusurumine võib vähendada keskkonnakaitset.
Milliseid probleeme võib halvasti valitud pitser põhjustada?
Paljud pistikute tihendamise probleemid tulenevad pigem mittevastavusest tihendi ja tegeliku rakenduse vahel, mitte tihendussüsteemi enda kontseptsioonist.
| Võimalik probleem | Võimalik põhjus | Soovitatav ennetamine |
|---|---|---|
| Vee või niiskuse sissepääs | Valed mõõtmed või ebapiisav kokkusurumine | Kontrollige traadi ja õõnsuse mõõtmeid |
| Tihendi rebimine | Liigne sisestusjõud või teravad servad | Vaadake üle montaažitööriistad ja komponentide geomeetria |
| Traadi liikumine | Halb kinnipidamine või sobimatu tihendusstruktuur | Kontrollige pistiku ja tihendi ühilduvust |
| Kõvenemine või pragunemine | Töökeskkonda sobimatu materjal | Valige sobiv kummisegu |
| Liigne montaažijõud | Vale tihendi suurus või liigsed häired | Optimeerige mõõtmed ja kõvadus |
| Tihendi enneaegne deformatsioon | Pikaajaline kokkusurumine või kokkupuude temperatuuriga | Hinnake tihenduskäitumist ja teenindustingimusi |
Need probleemid näitavad, miks peaksid ostuotsused põhinema täielikel tehnilistel kirjeldustel, mitte ainult hinnal või välimusel.
Kuidas kohandatud tootmine parandab pistikute tihendamist?
Standardsed tihenduskomponendid on praktilised, kui pistiku ja juhtme mõõtmed vastavad juba väljakujunenud konstruktsioonile. Paljud originaalseadmete valmistaja- ja tööstusprojektid nõuavad aga kohandatud geomeetriat spetsiaalsete pistikupesade, ebatavaliste juhtmete läbimõõtude, piiratud paigaldusruumi või nõudlike keskkonnatingimuste tõttu.
Eritellimusel valmistamine võimaldab tihendusprofiili, mõõtmeid, materjali, kõvadust, värvi ja tootmisprotsessi vastavalt kliendi rakendusele välja töötada.
Näiteks võib kohandatud 12-kontaktilise traaditihendi projekt nõuda:
- Kohandatud sisediameetrid erinevate traadi spetsifikatsioonide jaoks
- Spetsiaalne välisgeomeetria patenteeritud pistikupesa jaoks
- Erinevad tihendushuule kujundused
- Kummi spetsiifiline kõvadus
- Kohandatud värvid vooluringi tuvastamiseks
- Materjali valik põhineb temperatuuril või keemilisel kokkupuutel
- Jooniste, näidiste või 3D-andmete põhjal välja töötatud tööriistad
- Järjepidev mõõtmete juhtimine suuremahuliseks tootmiseks
Zhejiang Guoming Rubber Technology Co., Ltd.saab arvestada kohandatud kummist tihenduskomponentide hankimisel elektriühenduste jaoks. OEM-projektide puhul võib täieliku tehnilise teabe esitamine arenduse alguses aidata vähendada tarbetuid proovivõtutsüklit ja parandada sidet pistikute projekteerija, tihendi tootja ja koostemeeskonna vahel.
Mida peaksid ostjad traaditihendi tootjalt küsima?
Enne tarnija valimist peaksid ostumeeskonnad koostama selge tehnilise kontrollnimekirja. See aitab vältida õige väljanägemisega komponendi kasutamist ebasobivas rakenduses.
✓ Millised kummimaterjalid on saadaval?
✓ Millise traadi läbimõõdu vahemiku tihend mahutab?
✓ Kas tarnija saab toota vastavalt joonistele või näidistele?
✓ Kas tarnija saab välja töötada kohandatud tööriistu?
✓ Milliseid mõõtmete tolerantse saab säilitada?
✓ Millistele temperatuuri- ja keskkonnatingimustele on materjal mõeldud?
✓ Kas tootmisnäidised saab esitada enne masstootmist?
✓ Millised kvaliteedikontrolli protseduurid on saadaval?
✓ Kas tarnija saab toetada suuremahulist OEM-tootmist?
✓ Kas tarnija suudab pakkuda ühtlast partiide kaupa kvaliteeti?
Tööstus- ja autoprogrammide puhul peaksid ostjad arvestama ka tootmise järjepidevuse, jälgitavuse, tehnilise kommunikatsiooni, tööriistade haldamise, pakendamise, tarnevõime ja pikaajalise tarne stabiilsusega.
Usaldusväärne suhe tarnijaga peaks ulatuma kaugemale kui esimene valim. Pistiku pikaajaline jõudlus sõltub stabiilsete materjaliomaduste, mõõtmete täpsuse ja tootmiskontrolli säilitamisest mitme partii lõikes.
Korduma kippuvad küsimused
Mis on elektriühenduse 12 kontaktiga juhtmetihendi peamine eesmärk?
Selle esmane eesmärk on tihendada juhtmete sisenemispunkte 12-positsioonilises elektripistikus ning vähendada vee, tolmu ja muude keskkonnasaasteainete tungimist ühendussüsteemi.
Kas silikoonkumm sobib 12-kontaktilise traaditihendi jaoks?
Silikoonkummi võib oma paindlikkuse ja temperatuurinäitajate tõttu sobida paljude elektripistikute tihendamiseks. Materjali lõplik valik peaks siiski põhinema tegelikel temperatuuri-, keemilistel, mehaanilistel ja keskkonnanõuetel.
Kas 12-kontaktiline juhtmetihend muudab kogu pistiku veekindlaks?
Mitte iseenesest. Keskkonnakaitse sõltub kogu pistikukomplektist, sealhulgas korpusest, klemmidest, juhtmetihenditest, ühenduspindadest, pistikutest, lukustusfunktsioonidest ja koostu kvaliteedist.
Kas 12 kontaktiga traattihendit saab kohandada?
Jah. Sõltuvalt tootjast ja rakendusest saab mõõtmeid, tihendusprofiile, materjali, kõvadust, värvi ja muid omadusi kohandada vastavalt insenerinõuetele.
Kuidas valida õige traattihendi suurus?
Alustage traadi tegelikust välisläbimõõdust ja pistikupesa mõõtmetest. Tihend peab tagama sobiva kokkusurumise, tekitamata liigset sisestusjõudu või kahjustamata traatkest.
Kas traattihendeid saab kasutada autotööstuses?
Jah. Traaditihendeid kasutatakse laialdaselt suletud autoühenduste ja juhtmestikusüsteemide osana. Sobiv materjal ja disain sõltuvad sõiduki asukohast ja keskkonnatingimustest.
Miks on kummi kõvadus oluline?
Kõvadus mõjutab painduvust, survet, sisestusjõudu, tihenduskontakti ja pikaajalist deformatsiooni. Sobiv kõvadus tuleks määrata koos pistiku konstruktsiooni ja juhtme mõõtmetega.
Millist teavet peaksin esitama kohandatud traattihendi pakkumise jaoks?
Kasulik teave sisaldab jooniseid, näidiseid, ühenduspesa mõõtmeid, juhtme läbimõõtu, materjalinõudeid, töötemperatuuri, keskkonnatingimusi, eeldatavat kogust, rakendust ja kõiki nõutavaid katse- või kvaliteedispetsifikatsioone.
Lõplikud kaalutlused
A 12 kontaktiga juhtmetihend elektripistiku jaokson väike komponent, millel on oluline roll mitmeahelalise elektriühenduse töökindluses. Selle tõhusus sõltub materjali, geomeetria, juhtme suuruse, ühenduspesa õõnsuse, kokkusurumise, montaažiprotsessi ja keskkonnatingimuste vastastikusest mõjust.
Insenerimeeskondade jaoks on kõige olulisem samm enne tihendusmaterjali ja mõõtmete valimist täieliku töökeskkonna määratlemine. Ostumeeskondade puhul tuleks ühikuhinna kõrval arvesse võtta tarnijate võimalusi, tootmise järjepidevust, kohandamise tuge ja kvaliteedikontrolli.
Kui standardkomponent ei vasta nõuetele, võib OEM-i disainitud traattihend tagada ühendussüsteemi täpsema sobivuse. Otse tehniliste jooniste, näidiste või mõõtmete spetsifikatsioonide põhjal töötamine võib samuti aidata tootjatel välja töötada tihenduslahenduse, mis sobib paremini lõpliku rakendusega.
Kas vajate kohandatud 12 kontaktiga traattihendi lahendust?
Kui teie projekt nõuab elektriühenduse jaoks kohandatud 12 kontaktiga juhtmetihendit, professionaalset materjalivalikut, täpseid mõõtmeid või OEM-i kummitihendi komponente,Zhejiang Guoming Rubber Technology Co., Ltd.saab toetada teie projekti alates spetsifikatsioonide läbivaatamisest ja näidiste väljatöötamisest kuni tootmiseni.
Võtke meiega ühendustkoos teie jooniste, näidiste, traadi spetsifikatsioonide, pistikute mõõtmete, rakendusnõuete ja hinnangulise tellimiskogusega, et arutada teie projekti jaoks sobivat traadi tihenduslahendust.
